Catia V5-6R2014三维设计利器正式版

Catia V5-6R2014三维设计利器

V5-6R2014正式版作为一款高效的产品设计仿真三维加工设计软件，凭借其强大的系统仿真技术，助力工程师在建模、产品设计与制造领域实现精准服务。CATIA V5-6R2014中文版提供全面系统模块，确保从设计概念到产品成型的无缝衔接。

软件功能

1. 装配设计(ASS)

CATIA装配设计模块让设计师轻松构建并管理基于3D零件的机械装配件。装配件可整合主动或被动模型零件，自动定义零件间连接，便于早期运动机构分析。辅助零件定义和自动放置功能加速装配进度，后续设计、分析和制造应用直接受益。

2. Drafting(DRA)

CATIA制图产品扩展了2D线框和标注能力，为用户提供便捷的工程图样建立工具。它支持文本、尺寸标注、客户化标准、2D参数化和浏览功能，简化绘图流程。

3. Draw-Space(2D/3D) Integration(DRS)

CATIA绘图-空间集成产品融合2D和3D环境，设计师和绘图员可直接从3D几何生成投影图和平面剖切图。用户控制模型间相关性，系统自动由3D数据创建图样和剖切面。

4. CATIA特征设计模块(FEA)

CATIA特征设计产品通过整合系统或客户开发的特征，增强棱柱件设计能力。专用对话机制聚焦可重用零件或制造过程，提升设计效率。

5. 钣金设计(Sheet l Design)

CATIA钣金设计产品帮助工程师定义、管理并分析基于实体的钣金件。工艺和参数化属性允许添加材料属性等智能元素，捕捉设计意图并提供后续应用信息。

6. 高级曲面设计(ASU)

CATIA高级曲面设计模块提供工具集，便于用户建立、修改和光顺零件曲面。其优势在于几何精确度和处理复杂外形的能力，确保曲面质量满足美观与技术需求。

7. 白车身设计(BWT)

白车身设计产品针对复杂薄板零件如汽车面板提供创新方法。设计师可定义并重用规范，通过3D曲线扫掠自动生成高质量曲面，避免重复设计耗时。

8. CATIA与ALIAS互操作模块(CAI)

对于汽车、摩托车等外形关键行业，该接口实现CATIA和Wavefrant ALIAS间高效数据交换。提升风格造型效率，确保设计师与工程师协调，减少数据传输错误。

9. CATIA逆向工程模块(CGO)

该产品将物理样机转为CATIA设计，支持点数据管理工具如过滤、采样和特征线提取。实现点数据云团到几何模型的转换。

10. 自由外形设计(FRF)

CATIA自由外形设计产品提供工具集，实施复杂曲线和曲面定义。NURBS支持简化曲面建立和修形，并优化与其他CAD系统数据交换。

11. 创成式外形建模(GSM)

创成式外形建模产品加速曲面设计过程，通过捕捉和重用技术规范。曲面技术规范编辑器支持设计周期中快速重大更改。

12. 整体外形修形(GSD)

CATIA整体外形修形提供工具集，对复杂外形进行连续修形。用户从工具编目选取工具操作CATIA元素，保持特征线和几何连续性。

13. 曲面设计(SUD)

CATIA曲面设计模块使设计师快速建立并修改曲面几何，作为面、表皮和闭合体处理基础。自动化功能包括分析工具加速曲面设计。

14. 电气设备和支架造型(ELD)

CATIA电气设备和支架造型产品为设计师提供建立电气标准件库的工具，适用于CATIA电气束安装产品。

15. 电缆布线路径定义(SPD)

使用CATIA系统路径定义产品，用户可在数字化样机中为管路或电线束定义3D网络。系统自动寻找最佳路径并检查结点连接性，支持用户规则验证。

16. 电线束安装(ELW)

CATIA电线束安装产品在大型装配件中设计和铺设3D线束。特点包括设计、连接、修改和分析自动化，优化参数和约束处理。

17. 电气生成模板(ELG)

电气生成模板产品计算并分析线束的2D模板布局，基于3D设计和库中电气零件。

18. 装配模拟(Fitting Simulation)

CATIA装配模拟产品定义零件装配或拆卸轨迹，动态模拟显示碰撞和间隙。用户可重放运动轨迹验证设计更改。

19. 空间分析(SPA)

CATIA空间分析产品允许机械设计师检查零件干涉和验证3D元素间隙。集成化工具快速辨别相关干涉。

20. ANSYS接口(ANSYS Interface)

CATIA ANSYS接口产品预处理有限元模型供ANSYS求解器使用，集成求解器到CATIA环境，支持后处理数据描述。

21. 有限元模型生成器(FEM)

该产品具有自动化网格划分功能，方便生成有限元模型。开放式体系结构支持与其他求解器接口，简化培训。

22. 创成式零件分析及优化(GPO)

创新式零件应力分析产品在产品开发初期提供应力分析工具。交互式操作零件，用户输入参数系统自动优化设计。

23. 创成式零件应力分析(GPS)

创成式应力分析产品通过六个简单步骤检查零件应力，指导铸件或锻件设计。

24. CATIA机构设计运动分析模块(KIN)

CATIA运动机构产品通过真实化仿真验证机构运动。基于零件几何建立2D和3D连接，分析加速度和间隙。

25. 科学表示管理器(SPM)

该产品后置处理有限元求解器结果，图形显示基于网格的数据。用户通过着色和模拟处理生成数据。

26. 制造基础框架(Manufacturing Infrastructure)

CATIA制造基础框架产品是所有数控产品基础，包含NC工艺数据库。提供刀具轨迹重放和验证工具，定义管理机械加工宏。

27. 注模和压模加工辅助器(Mold and Die Machining Assistant)

注模和压模加工辅助器产品自动化数控程序定义，简化程序员工作，自动生成NC文件。

28. 多轴加工编程器(Multi-Axis Machining Programmer)

多轴加工编程器产品提供多轴编程功能，满足复杂5轴加工需求，为铣加工和钻加工提供解决方案。

29. 2轴半加工编程器(Prismatic Machining Programmer)

2轴半加工编程器产品提供NC编程功能输入。基于几何查询工艺数据库，建立加工操作。

30. STL快速样机(STL Rapid Prototyping)

STL快速样机是专用于STL过程生成快速样机的CATIA产品。

31. 曲面加工编程器(Surface Machining Programmer)

曲面加工编程器产品建立3轴铣加工程序，结合铣产品技术与制造平台，实现标准化机械加工。

新版功能

模块化的CATIA系列产品满足客户在风格设计、机械设计、系统工程等需求。基于开放式V5架构，它通过重用设计知识缩短开发周期，成为市场首选产品开发系统。

CATIA系列在七大领域领先：汽车、航空航天、船舶制造等。V6仿真中枢增强系统工程整合，RFLP方案和多学科建模功能提升。System Experiment Manager重放先前实验结果。

CATIA Live Shape and Compose满足临时用户需求，直接在3D环境组合装配。Live Distiller改变产品格式，轻松公布模型到线上社群。

逼真用户推动虚拟设计革命，CATIA V6R2010x提供沉浸式3D设计，扩展操作器到设备领域。Live Shape新增绘画功能，轻松制造渲染效果。

CATIA V6提供新的创成式管路产品，提高大型设施设计效率。高科技电子产业受益于ECAD和MCAD协同增强，线路板设计模块促进实物模型更新追踪。

曲面详细设计工具使用性更高，Part Design模块缝纫功能优化白车身解决方案。Generative Shape Design模块Autofillet指令适用于金属薄板工艺流程。

CATIA V6推动从2D向3D master过渡，新产品3D Drafting and Annotation直接在3D表示法重用2D绘图。

安装步骤

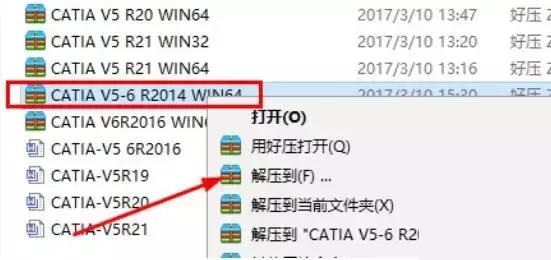

1. 在下载之家下载V5-6R2014正式版软件压缩包，解压安装包。

2. 打开解压文件夹，双击CATIA_P3_V5-6R2014_GA_Win64内的setup文件。

3. 点击下一步继续安装。

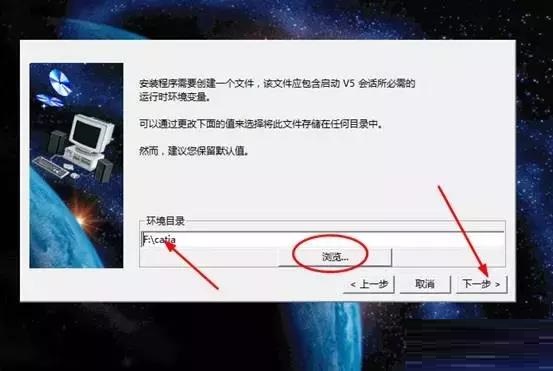

4. 选择安装路径，建议点击浏览自定义位置，避免C盘安装，随后点击下一步。

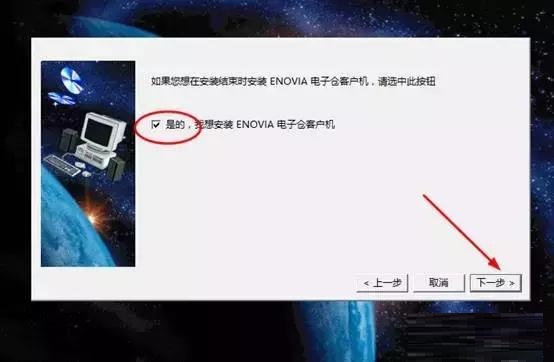

5. 选择完整安装选项后点击下一步。

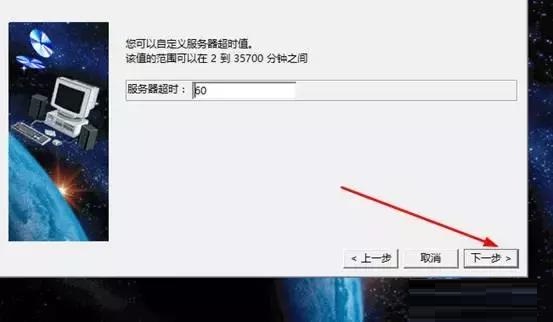

6. 直接点击下一步，保留默认配置不变。

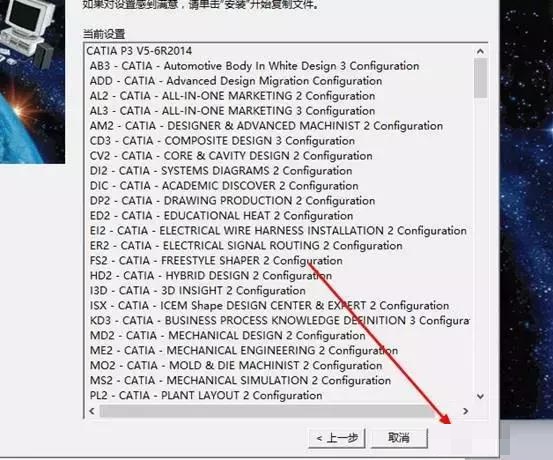

7. 建议勾选选项，继续下一步操作。

8. 点击开始安装按钮。

9. 软件开始安装，请耐心等待完成。

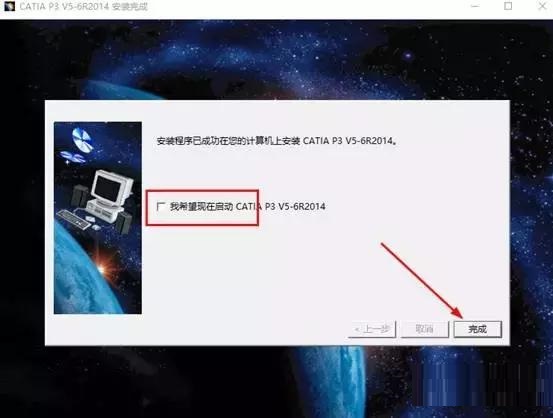

10. 不要勾选选项，点击完成结束。

11. 打开_SolidSQUAD_文件夹，以管理员权限运行“DSLS_SSQ_Installer_10042014.exe文件。

12. 点击next继续。

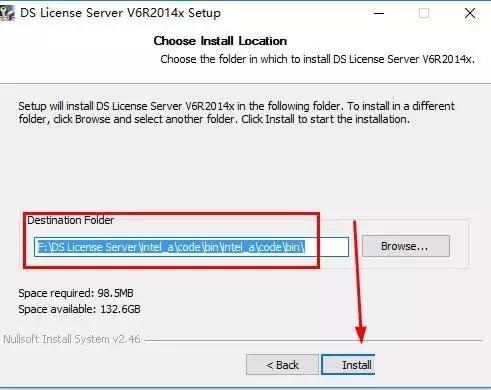

13. 设置安装路径，例如F盘，点击install安装。

14. 安装完成，软件即可使用。

常见问题

CATIA V5-6R2014显示用于学生怎么解决?

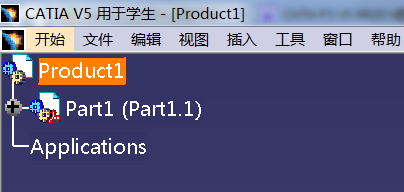

答：将许可证中的相关选项取消勾选即可。
